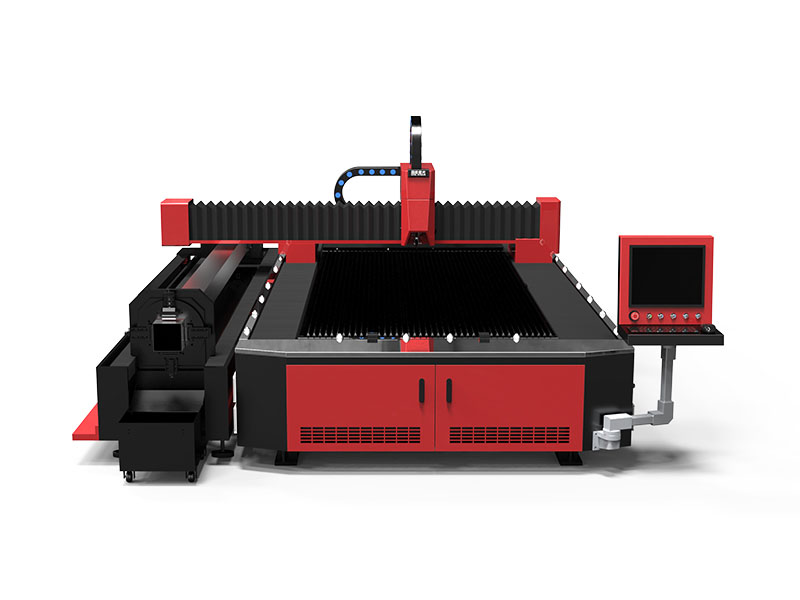

板管一体激光切割机
板管一体激光切割机
价格:
0.00
产品详情


1、主机系统

机架采用框式焊接结构,整体刚性好、强度高;横梁体采用轻量化设计,具备良好的加速性能,经过数控龙门铣床精密加工,确保运动精确。

焊接件进行时效处理消除焊接应力,有效防止结构变形。

专门设计的电气控制柜采用全密封结构,避免灰尘进入,电气系统运行可靠。

采用台湾HIWIN方形精密直线导轨,定位精度高,磨损少;能长时间维持高精度,组装容易并具互换性。

纵横向均采用进口高精度斜齿轮齿条驱动,配备高精密减速机和交流伺服系统,实现高精确定位传动。




2、激光器

采用世界先进的光纤激光器,其性能稳定、产品整体质量得到安全保障

(1) 光纤激光器电-光转化效率高,转换效率达30%以上,中功率光纤激光器采用水冷,可大幅度节约工作时的耗电,节省运行成本,达到很高的生产效率;

(2) 激光器运行时仅仅需要电能,不需要产生激光的额外气体,具有很低的运行和维护费用;

(3) 光纤激光器采用半导体模块化和冗余设计,谐振腔内无光学镜片,不需要启动时间,具有免调节、免维护、高稳定性的优点,降低了配件成本和维护的时间,这是传统激光器无法比拟的;

(4) 光纤激光器的输出波长为1.06微米,是CO2波长的1/10,输出的光束质量好,功率密度高,有利于金属材料的吸收,具有卓越的切割能力,从而使加工的费用低;

(5) 整机光路由光纤传输,不需要复杂的反射镜等导光系统,光路简单,结构稳定,外光路免维护。


3、切割头

   标龙激光切割头配置灵敏的柏楚电容式非接触式自动跟踪系统,可以调整到精准的焦距、保证整板完美的切割效果,避免了材料不平整时,焦距变化问题引起的材料报废。

切割头中含有保护镜片,使聚焦镜等贵重的易耗品消耗量极少;由于该切割头配有非接触传感装置,在系统的控制下,能够实现稳定的Z轴浮动功能,直接消除了板材不平对切割质量的影响。


4、冷却系统

采用武汉汉立光纤激光专用冷水机组冷却激光器,满足光纤激光器腔体及出光口的恒温需求。

高洁净的循环水系统,配套过滤装置。是设备长期稳定运行的重要温控保证。


5、精密数控软件控制系统

上海柏楚激光切割专用数控系统可以提供图形处理、参数设置。自定义切割过程编辑,模拟,排序及空走和加工等
